【背景】
客戶原使用鑄鐵材質之鰭片式換熱板,使用多年後因燃氣中含硫之露點酸液腐蝕,而使煙氣與空氣側相通,以致鑄鐵鰭片產生層裝剝離;進而造成系統壓損過高,以致FD FAN必須全載仍無法滿足製程需求。且煙囪排放溫度無法降低以符合新環保法規之要求,進而尋求改善。
|

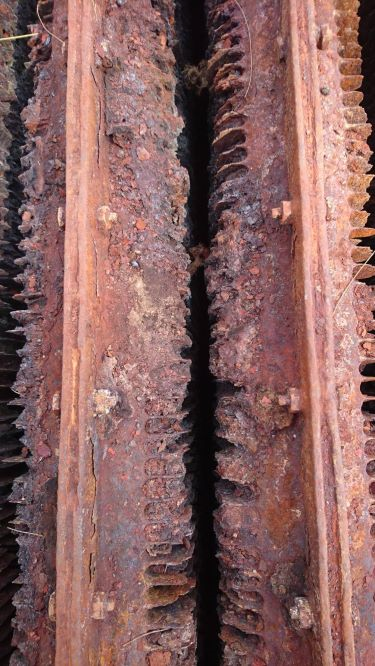

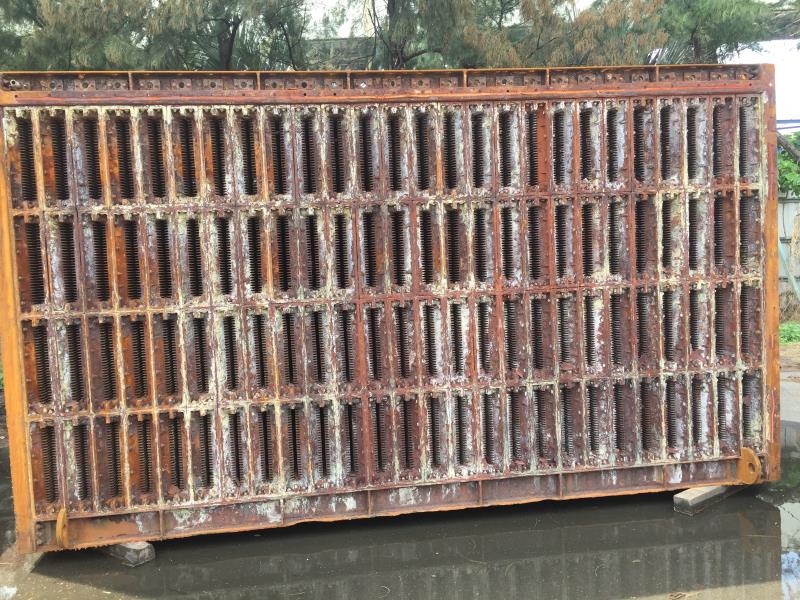

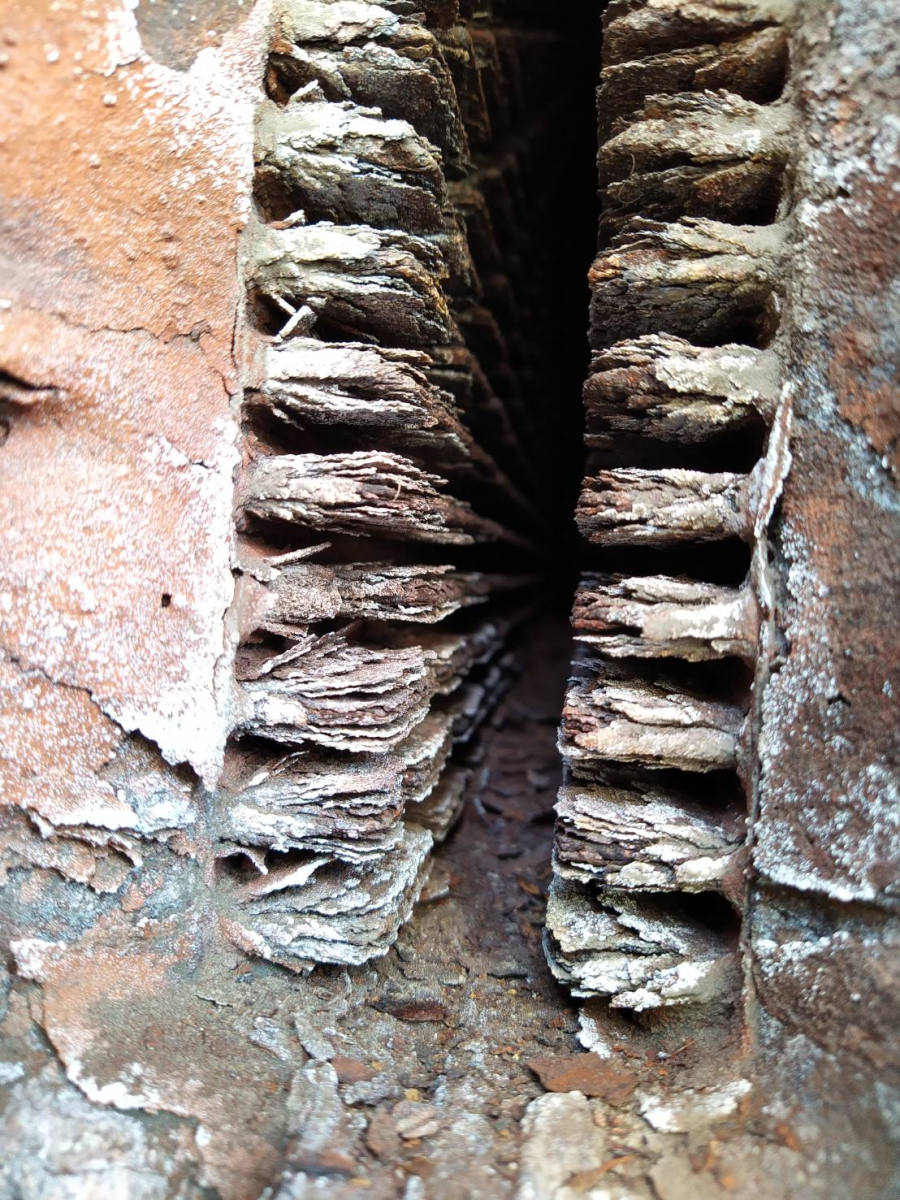

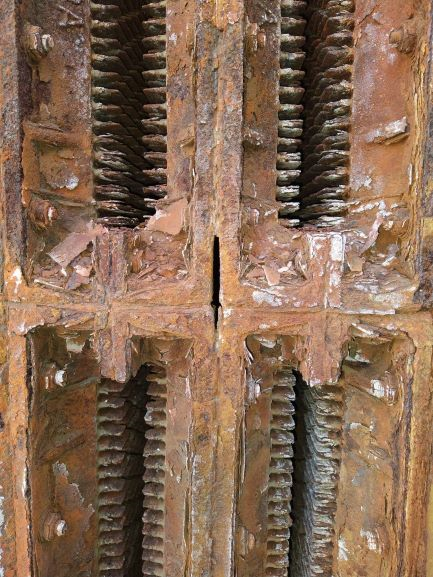

● 嚴重腐蝕造成煙氣側與空氣側相通 |
|
|
|
|
|
|
|
|
|
(4).JPG) |
|
|
.png) |
|

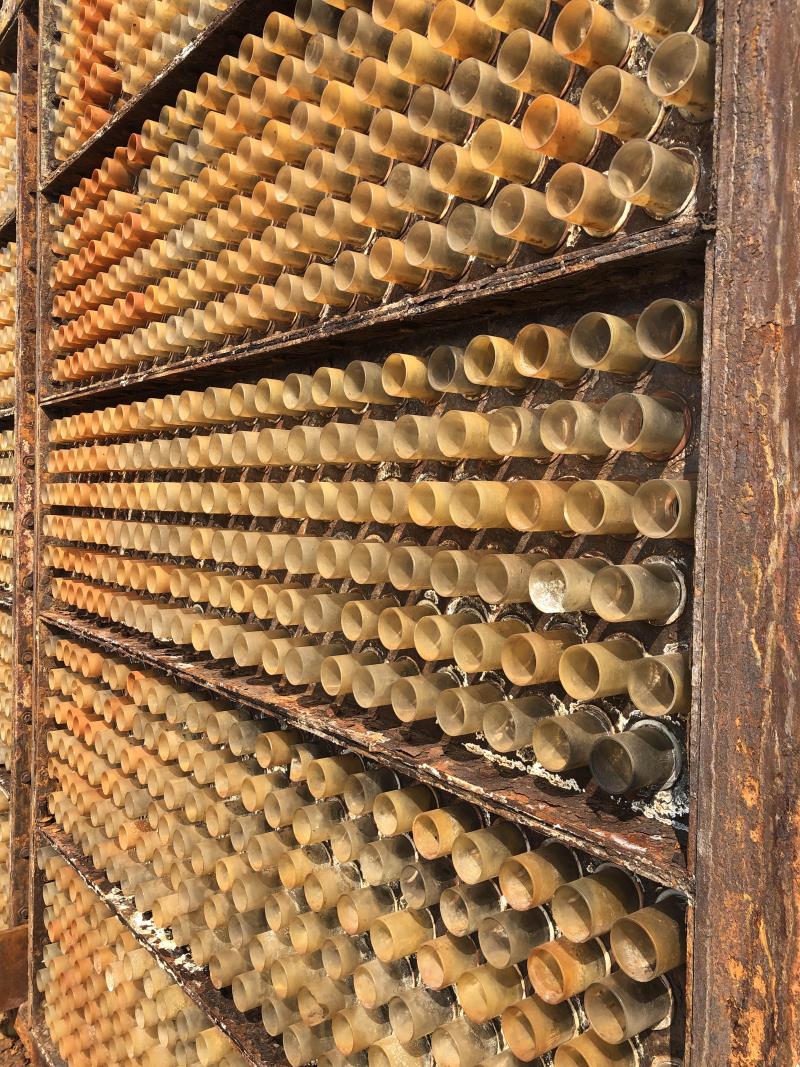

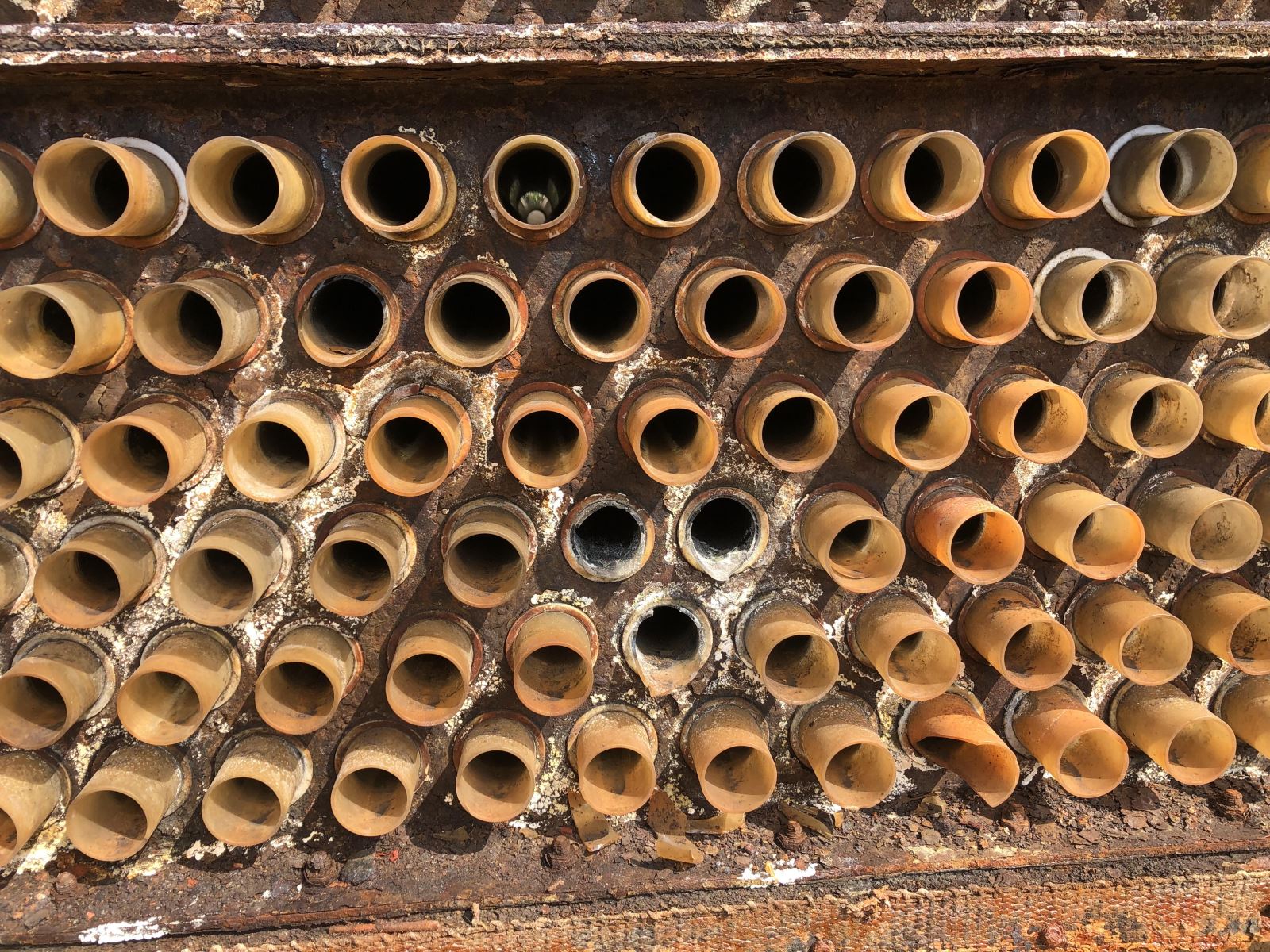

● 玻離管段劣化滲漏 |
|
|
|
|
|
.jpg) |
|
【改善目標】
-
煙囪出口溫度由原220°C降至環保法規要求180°C以下。
-
降低壓差至<210mmH²O。
-
提升熱回收效率。
【更換產品】
|

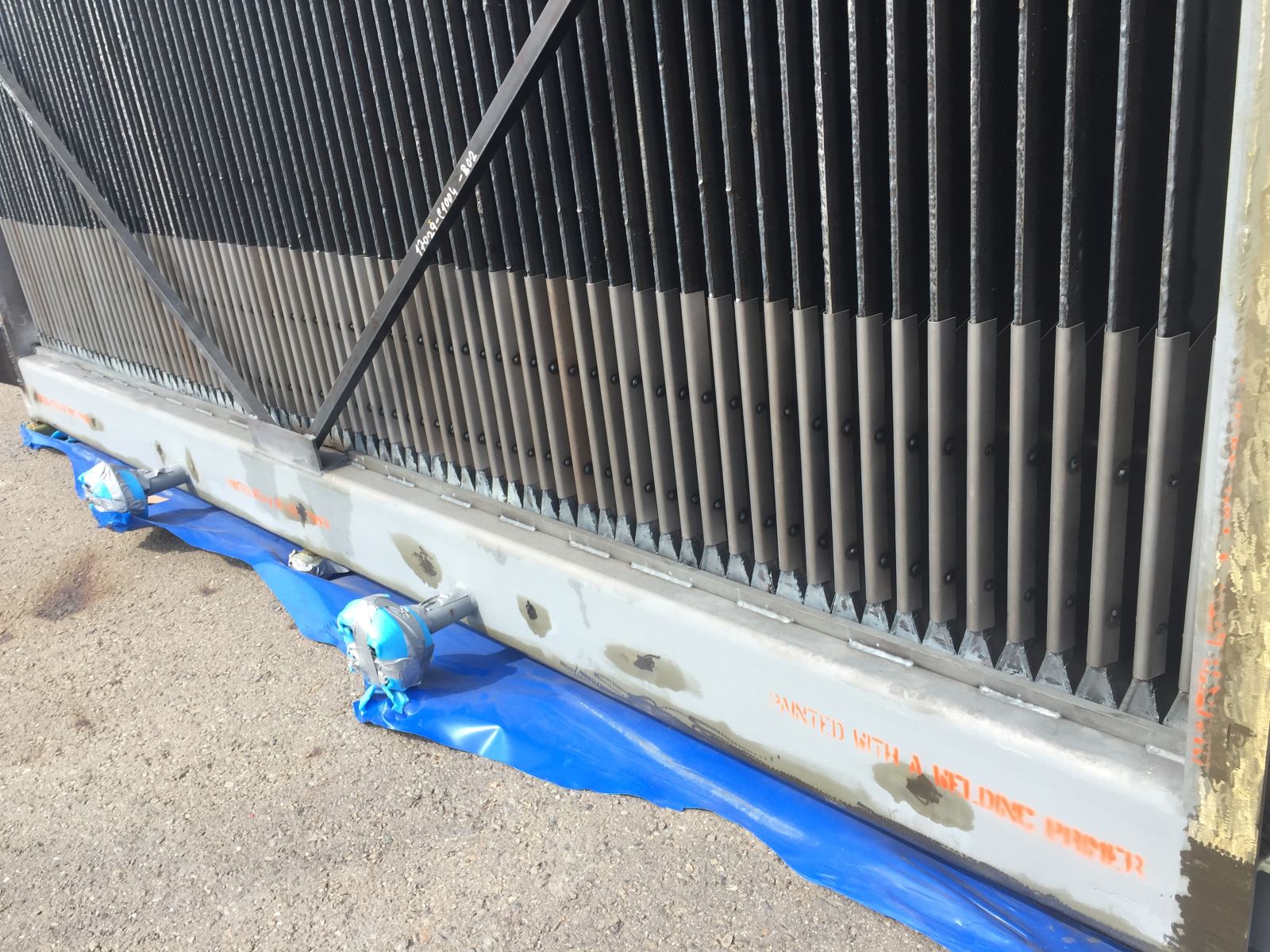

● APEX 歐製板式氣/氣空氣預熱器 |
|
|
|
|
|
|
|
|
|
(2).JPG) |
|
|
(2).JPG) |
【升級項目】
-
採CORTEN-A 耐候板(Corten 在大範圍的操作溫度下提供了最適當的耐腐蝕條件)。
-
在冷端處採專利Air Curtain 設計, 使金屬表面溫度保持不低於酸露點, 不會形成腐蝕。
-
原玻璃管段改為鋼管表面燒結玻璃, 增加其機械強度及換熱效能並保有玻璃管的耐蝕性能。
【改善成果】
-
煙囪出口溫度低於146°C。
-
預熱空氣溫提升約20°C 減少燃氣用量。
-
壓差降低至106mmH²O 降低FD/ID Fan 轉速節省電能。
-
熱回收效率: 80.69% (原設計為76.7%)。

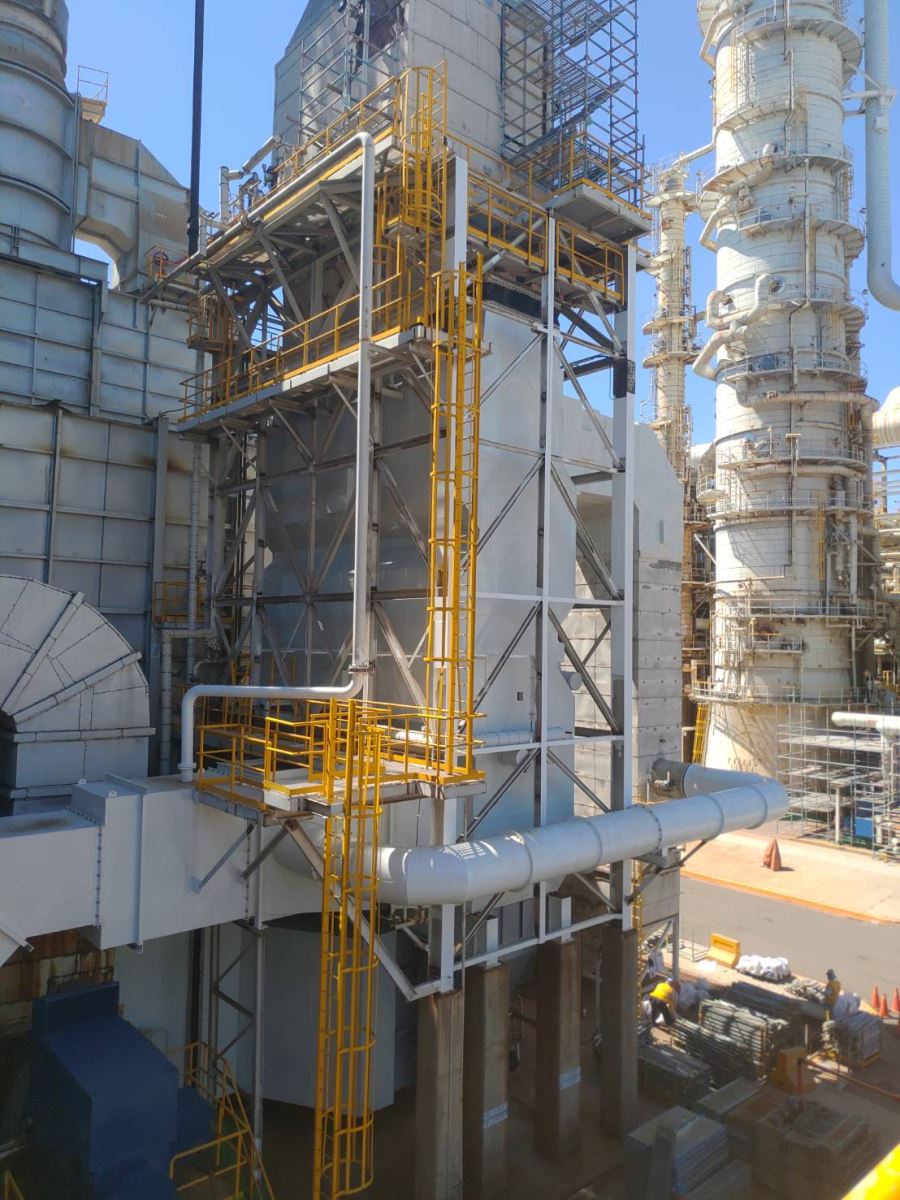

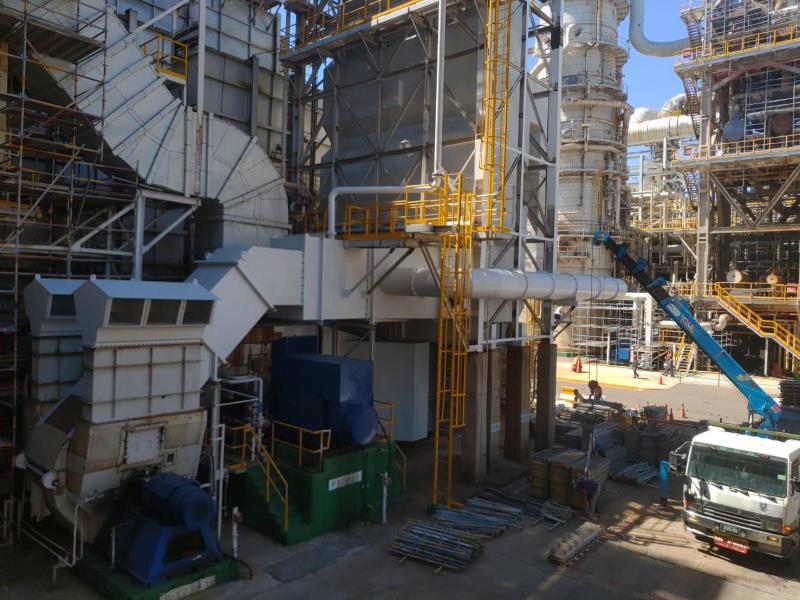

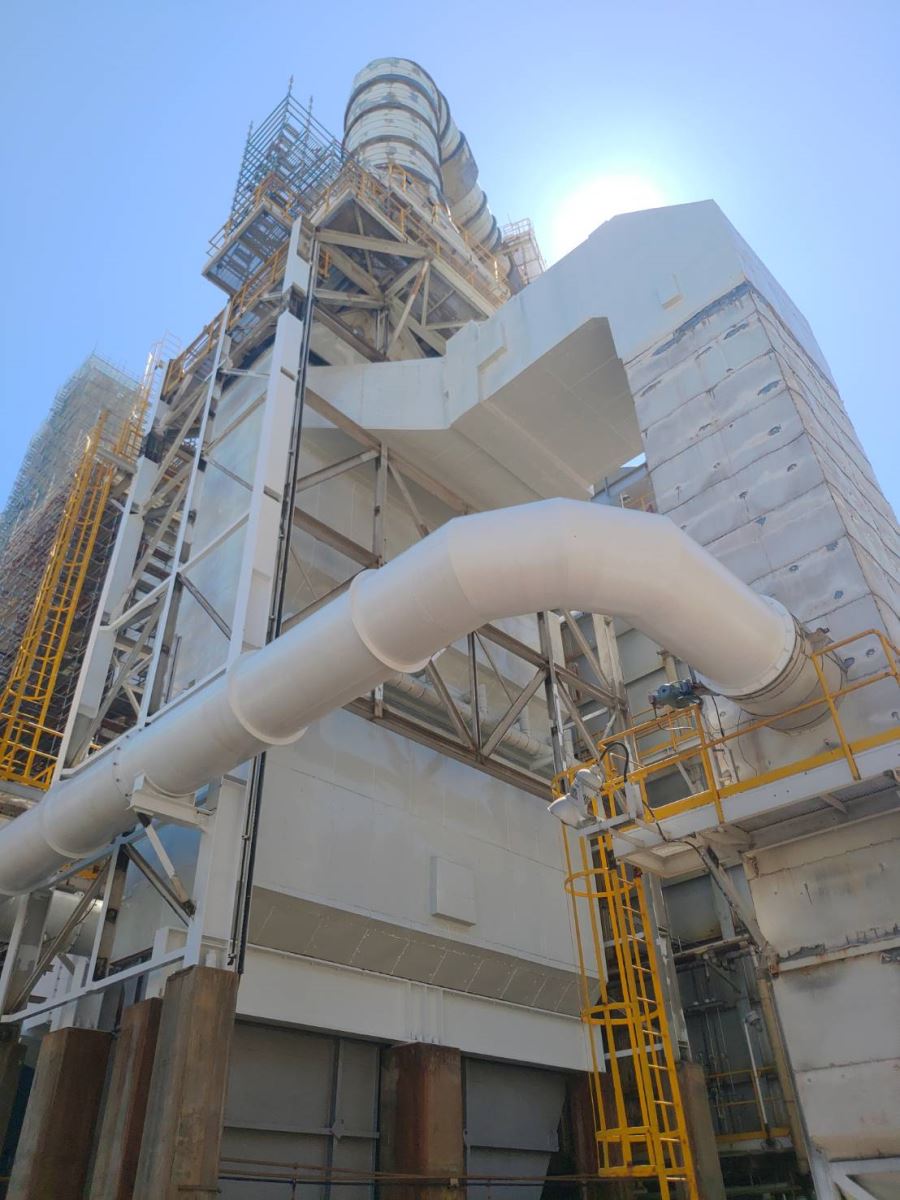

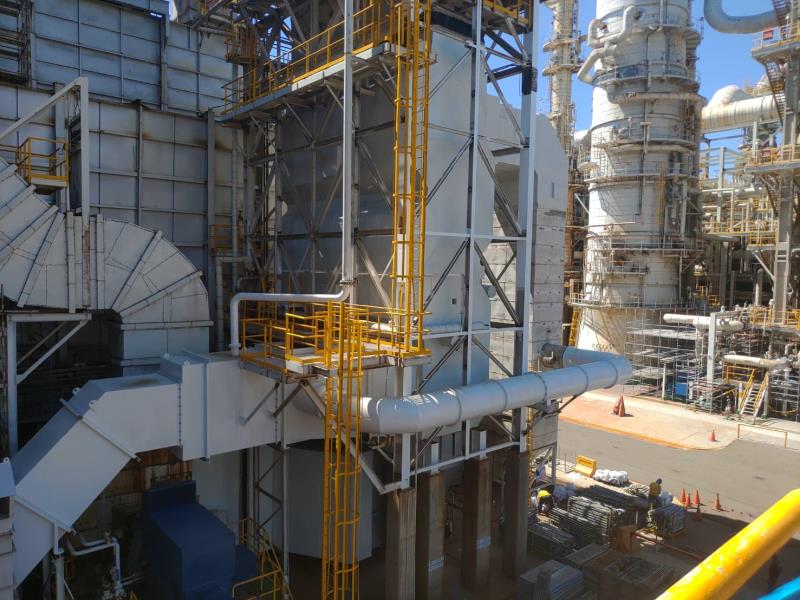

【大型加熱爐空氣預熱器完工照】
